鼎英《高壓無功補償控制器》產品系列

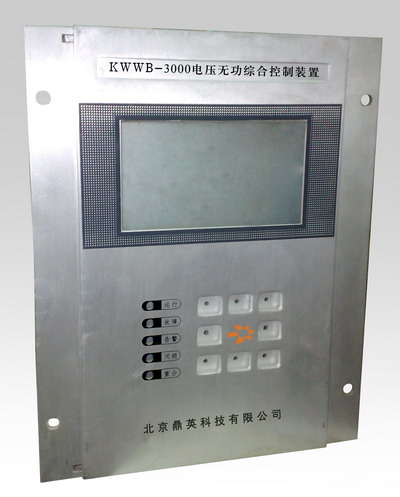

KWWB-3000型電壓調節控制器
該款電壓調節控制器采用目前最先進的DSP專用數字控制器，同時采用高性能的CPLD完成邏輯運算，組成高速度、高精度、高穩定、高可靠、功能強大的控制核心。電壓調節控制器控制算法先進法，采用瞬時無功理論、快速傅里葉變換監測系統實際工況，將經典控制算法與模糊控制算法相結合，將系統的性能發揮到最佳狀態。
電壓調節控制器設計充分考慮電磁兼容性，可適應復雜電磁環境運行。控制器提供豐富的IO接口，通過簡單配置能為系統提供強大的保護功能，充分考慮系統可能出現異常狀況，采用分級，多層次，全方位的綜合保護策略，對異常狀態分別進行預警、指示、報警、保護等處理，使系統在復雜工況下可安全可靠運行。
電壓調節控制器顯示采用高分辨率LCD液晶，可顯示圖形，菜單豐富，邏輯清晰，操作簡單，運行參數顯示豐富。
主要功能:
測量功能:
裝置能夠測量電壓、電流、有功、無功、功率因數、頻率等多種電量。電壓電流精度可達到0.5級，有功、無功功率可達到1級。
補償控制功能:
可實現無功補償控制，最多可實現17級補償容量調節。
保護和故障診斷功能:
硬件保護，微機內部出現電路故障均不會導致動作誤輸出；
具有動態自檢功能，微機內部控制參數出錯以及非嚴重性故障均可報警并閉鎖；
微機控制程序出現混亂時，一秒內程序自動恢復正常，期間不會有誤輸出；
能抵抗嚴重的諧波干擾，不會出現控制電壓誤判并引起誤動作；
因為電容故障而切除電容開關后，
電壓調節控制器自動調節調容變壓器檔位到一檔。
系統電壓失電后，自動閉鎖控制。
當出現電網電壓過高或過低時，報警并閉鎖，故障消失后可自動恢復；
電容器故障跳閘時，報警并閉鎖投切；
當出現電網電壓出現過壓和欠壓時，自動切除電容器并報警，閉鎖控制，故障消失后可自動恢復工作。
在設定時間內，對同一控制對象發出相反指令時，停止控制；
具有調容變溫度故障、本體瓦斯故障、調壓機構瓦斯故障信號，可以自動切除電容并閉鎖控制。
裝置還具備上電保護、、欠流保護、過流保護等多種保護功能；裝置對電容總進線可提供零序電流和不平衡電壓保護。
時鐘功能:
準確的時鐘功能為系統事件的發生和各種統計量提供時間坐標。
故障記錄功能:
絕大多數的故障信息都能被記錄，以供查閱。有故障信息時，報警指示燈亮。
統計功能:
可統計當月和上月電壓合格率；各調容變的動作次數，本月動作次數、上月底動作次數、累計動作次數，以及各電容器本月的投運時間。
諧波測量保護功能:
可測量諧波，并提供針對電壓總諧波畸變率的保護功能。
自診斷功能:
電壓調節控制器采用實時自診斷技術，如果控制器內出現問題，將啟動應急策略，并將故障給予記錄。
現場參數設置功能
具有供值班員使用的運行設置和供安裝維護人員使用的調試設置。所有設定的內容可保存十年以上，不受停電影響。
通訊功能:
裝置具備通訊功能，可通過232或485通訊口，具備CAN總線通訊功能。可通過后臺數據管理中心對測量數據進行統一管理。
技術指標:
1）工作電源:
電源電壓：220V ±20%，AC或DC
2）取樣額定值:
額定電壓Un： 0～100V (PT 電壓) ，0～150V（需特殊說明）。
額定電流In： 0～5A (CT 電流),0~1A（需特殊說明）。
3）測量精度和范圍:
電壓測量精度：≤ 0.5%
電流測量精度：≤ 2.0%
功率測量精度：≤ 1.0%
功率因數測量精度：≤ 1.0%
頻率測量精度：≤ 1.0%
4）通訊功能:
串口：雙串口，RS485 / RS232，CAN總線
5）輸入/輸出:
開關量輸出：最多支持12路，支持BCD碼（需特殊說明）。
開關量輸入：16路，支持BCD碼。
溫度量輸入：PT100
報警輸出：250V5A繼電器干節點
6）投切動作時間;
小于20ms，連續動作時間間隔低于4s。
7）電磁兼容指標:
脈沖群： IEC255-22-1標準4級
輻射電磁場：IEC60255-22-3標準2級
靜電放電： IEC255-22-2標準3級
快速瞬變： IEC61000-4-4標準3級
8）抗干擾度:
共模：2500V
差模：1000V
9）工作條件:
環境溫度 -15℃～+55℃
相對濕度 ≤95% (25℃時)

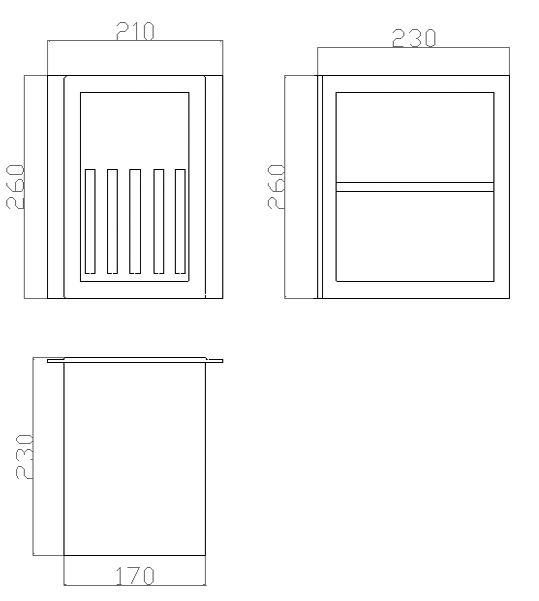

外形尺寸:
