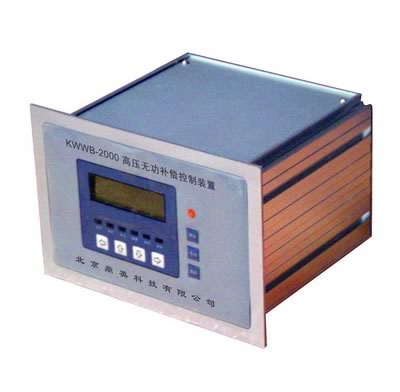

KWWB-2000B 變電站型 高壓無功補償控制器
（一）概述:
KWWB-2000B變電站型
高壓無功補償及調壓控制裝置（后面簡稱裝置）是國內首推的專業化
高壓無功補償和電壓調節的控制裝置，其適用于6kV～110kV補償電容的自動投切控制，可控制多至６組電容，也可對變壓器自動調壓，實現電壓和
無功補償控制器的綜合控制。
裝置采用高EMC設計，并配置軟件狗、軟件容錯、硬件容錯等手段，滿足各種惡劣運行環境的要求，能夠從根本上杜絕誤動和拒動，確保裝置可靠運行。
產品通過了電力工業電力設備及儀表質量檢驗測試中心（隸屬中國電力科學研究院）的檢驗，執行標準為DL/T672-1999。
（二）功能:
測量功能:
裝置能夠測量電壓、電流、有功、無功、功率因數、頻率等多種電量。裝置能夠自動實現溫漂、零漂的校正，所以電壓電流精度可達到0.5級，有功、無功功率可達到1級。
系統兼容:
在精確測量的基礎上，裝置支持多種系統運行方式，包括雙變并列運行、雙變分列運行、１變運行、２變運行等。
保護功能:
裝置具備上電保護、掉電保護、過壓保護、欠壓保護、欠流保護、過流保護等多種保護功能；裝置還提供針對
無功補償控制器裝置總進線的兩相兩段式電流保護、不平衡電壓保護、零序電流保護，此功能限于A、B型裝置。
顯示功能:
雙排漢顯液晶，可實時顯示電網的主要參數，包括電壓、電流、有功、無功、頻率、功率因數等，并為參數設置提供窗口。
時鐘功能:
準確的時鐘功能為系統事件的發生和各種統計量提供時間坐標。
開關次數統計功能:
統計并顯示每只開關的當月動作次數和總動作次數。
故障記錄功能:
絕大多數的故障信息都能被記錄，以供查閱。有故障信息時，報警指示燈亮。
諧波測量保護功能:
可測量諧波，并提供針對電壓總諧波畸變率的保護功能；裝置可以支持投切濾波器。
自診斷功能:
控制器采用實時自診斷技術，如果控制器內出現問題，將啟動應急策略，并將故障給予記錄。
通訊功能:
裝置具備通訊功能，可通過232或485通訊口，與就地的計算機設備通訊或組網與遠方終端實現四遙（遙測、遙調、遙信、遙控）功能；裝置支持101規約。
（三）型號列表:
用戶在選擇裝置功能型號時，需考慮如下因素：
• 變電站內補償，如果變壓器配備有載分接開關，可以考慮配置調壓功能，以實現電壓和無功的綜合調節。
• 為提高電容回路運行的安全性，可以配置電容保護功能。
• B 型的電容保護為 4 路不平衡電壓保護。
• C 型的電容保護為對總進線的 4 類保護：不平衡電壓保護、零序電流保護、兩相兩段式電流保護（過流＋速斷），適于控制柱上補償。
• A 型在非調壓情況下，可自適應系統運行狀態
（四）技術指標:
取樣額定值:
額定電壓Un：100VAC
額定電流In：5A／1A
測量精度:
電壓測量精度：0.8Un～1.2Un，±0.5％
電流測量精度：0.1In～1.2In，±0.5％
功率測量精度：±1％
功率因數測量精度：±1％
頻率測量精度：±0.02Hz
輸入:
電壓量程：0～2Un
電流量程：0～2In
電壓過載：400V 5s／500V 3s
電流過載：1.2In連續／10In 3s／30In 1s
吸收功耗：電壓 0.2VA／相
電流 0.1VA／相
通用保護:
過壓保護：100.00～120.00，級差0.01V
欠壓保護：80.00～100.00V，級差0.01V
過壓回差：0～20V，級差0.01V
欠壓回差：0～20V，級差0.01V
欠流保護：0.00～6.00A，級差0.01A
過流保護：0.00～6.00A，級差0.01A
電容保護:
兩段電流保護：0.00～6.00A／100.00A，級差0.01A
零序電流保護：0.02～6.00A，級差0.01A
不平衡電壓保護：0.50～100.00V，級差0.01V
時鐘;
時間格式：年 / 月 / 日 / 時 / 分 / 秒
時鐘誤差：0.5秒 / 日
通訊;
串口： RS485 / RS232
通訊規約：IEC60870-5-101
工作條件;
工作溫度：-25～55℃
儲存運輸溫度：-40～85℃
相對濕度：5%～95%，無凝露
海拔高度：<2000m
地震強度：<8級
污穢等級：IV級
安裝場所：除火災、爆炸、水淹、強化學腐蝕等場所外的地方。
電源:
電源電壓：220V ±20%，AC或DC
整機功耗：5W（max）
重量:
＜2000克
外形尺寸:
外形尺寸：136mm（長）×166mm（寬）×100mm（深）
