KDCF-DW型礦熱爐專用低壓短網補償裝置
1.概序
礦熱爐冶煉變壓器大都處于高無功運行狀態，其短網上大量的無功消耗及由此產生的大幅度的網路工作電壓降是導致低產量，高電耗的主要原因。短網的低電壓大電流特征決定了短網會產生大量的無功功率，無功功率會嚴重占用變壓器荷載，制約了變壓器輸送有功的能力，致使爐變功率因數較低，一般不超過0.80；特別是三相礦熱爐變壓器的短網布置長度不等，從而導致三相功率不平衡，加上冶煉電弧變化所產生的無功在爐變和短網上流轉，加劇了整個礦熱爐的無功損耗。
解決礦熱爐的高無功運行狀態，提高功率因數和改善礦熱爐的運行狀況，只能進行無功補償。
2.使用場合
該裝置廣泛應用于電石爐、鉻鐵爐、硅鐵爐、工業硅爐、鉻鐵爐等短網補償。
電網基波頻率：50Hz；
最高溫度：+45℃
最低溫度：－45℃
相對濕度： <85%（環境溫度為25 °C ）；
大氣壓力： 80～110kPa（海拔2000米以下）；
海拔高度：≤2000m；
污穢等級：Ⅲ級
安裝場所應無劇烈的機械震動；
安裝場所應無導電性或爆炸性塵埃；應無強電場或強磁場；
安裝場所應無損壞絕緣及服飾金屬的有害氣體及蒸汽；
安裝場所不受陽光直接照射，無雨雪及嚴重霉菌侵襲；
安裝傾斜度不大于5o。
安裝場所：戶內或戶外
3.工作原理
礦熱爐二次低壓補償是屬于將原成熟的就地補償技術應用到礦熱爐的二次低壓側，利用現代控制技術和短網技術將大容量，大電流的超低壓電力電容器組接入礦熱爐二次側的無功補償裝置。大量無功電流將直接經低壓電容器回路流轉，從而不再經過補償點前的短網、變壓器及供電網路，在提高功率因數的同時，提高變壓器的有功輸出率，降低變壓器、短網的無功消耗。該裝置不僅是就地補償原理的最好體現，還可以使礦熱爐的功率因數在0.92以上運行、降低短網和一次側的無功消耗、消除5次、7次諧波、調平三相功率、提高變壓器的輸出能力。控制的設計重點采用分相動態補償，使三相功率不平衡度下降，達到三相功率相等，使電石爐的功率中心和爐膛中心相重合，使鉗鍋擴大，熱量集中，提高爐面溫度，使反應加快，達到提高產品質量，降耗和增產的目的。DYH礦熱爐動態無功功率補償裝置補償技術，無論在提高功率因數、吸收諧波，還是在增產降耗、改善指標的效果上，都有著高壓補償無法比擬的優勢。屬可靠、成熟技術。

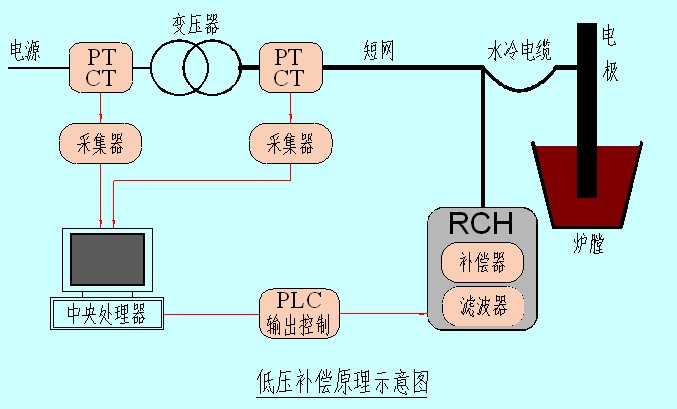

系統圖
4.技術性能
1）該系統整合了高壓側、低壓側高能耗設備二次低壓無功補償裝置、高能耗設備無功潮流綜合控制系統、高能耗設備二次側新型無功功率發生器（ASVG）、變壓器節能裝置等新技術。一方面可以大幅度減少高能耗設備所用變壓器和短網中流轉的無功功率和諧波功率，提高變壓器和短網傳遞有功功率的能力，使高能耗企業增產達到15%以上；另一方面可以減少變壓器和短網的損耗，降低諧波功率和三相功率不平衡，節電達到5%以上。同時使電網電壓和高能耗設備用電電壓更容易穩定。
2）系統保證了供電系統電能質量的調整、整定和改善，具有六重保證功能，同時對減少故障率、減少浪費、減少電費支出具有明顯效果。該裝置具備六重保證：
a.功率因數補償功能；
b.諧波消除功能；
c.電流調整功能；
d.三相功率不平衡改善功能；
e.浪涌抑制功能；
f.瞬變抑制功能。
3）性能特點：
.功率因數最高可達到0.98；
.節約電耗達到5%；
.產量提高15%以上；
.綜合能耗降低15%以上；
.受電網阻抗的影響很小，不會和電網阻抗發生諧振；
.跟蹤電網頻率的變化，補償性能不受電網頻率變化的影響；
.與高壓側無功功率補償和諧波消除相比較具有明顯的節能增效效果。
4）控制目標：
功率因數 0.92～0.99
并網側諧波含量滿足《電能質量公用電網諧波》GB/T 14549－93要求
5.功能特點
● 無觸點開關與交流接觸器相結合的組合開關，自動投切，可以連續頻繁投切電容器組而不影響開關和電容器的壽命；
● 晶閘管柔性投切技術解決了暫態沖擊，合閘涌流，電弧重燃，電容器第二次投入需放電的問題；
● 無觸點開關晶閘管投切電容器完成后，電容器的正常工作電流只流過交流接觸器主觸點而晶閘管不導通，這樣既保證了交流接觸器分合時無拉弧現象，又消除了晶閘管本身的功率損耗；
● 裝置裝有串聯電抗器，既可以抑制系統諧波電流放大，又可以吸收部分諧波電流，使系統電壓電流波形更加平滑；
● 快速檢測系統情況，根據系統所需要的無功量進行快速、實時補償；
● 裝置配有后臺機，可將礦熱爐運行參數傳送到礦熱爐操作平臺，為工作人員工序操作提供便利；
● 液晶屏實時顯示系統電壓、功率因數、投入系統電容器的組數、補償電流等數據；
● 動態響應時間快，響應時間≤500mS；
● 自帶防塵裝置，全封閉結構，自凈化系統，保證設備在惡劣的工作環境下安全可靠運行；
● 內部控制元件采用大功率晶閘管、接觸器，使整體裝置占用空間小；
● 箱柜式結構，安裝快捷，美觀大方。
●保護齊全
裝置具有完備的保護功能：包括速斷保護、過流保護、過壓保護、失壓保護、欠壓保護。
