鼎英《無功補償成套裝置》產品系列

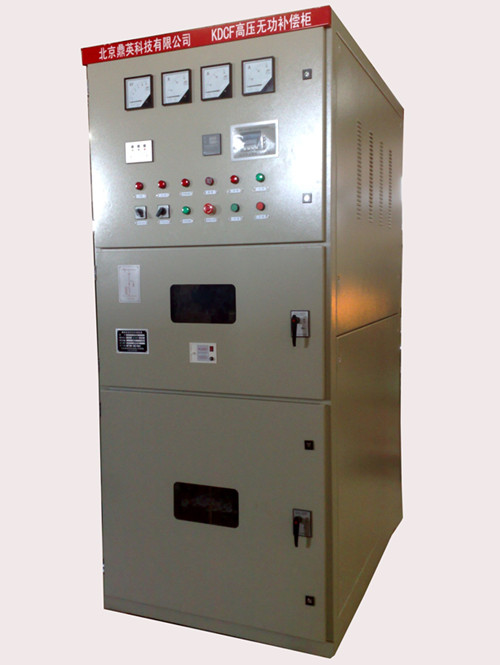

KDCF10-J高壓補償 集中型
主要用途及適用范圍:
裝置根據供電母線的電壓和無功情況，自動投切電容器組，跟蹤負荷的變化情況進行無功補償，從而提高功率因數，改善供電質量，降低電能損耗。
該裝置一般采用標準柜體配置，安裝于35KV或110KV變電站內的出線母線側，或安裝于10KV開閉所內，也常安裝于工礦企業的高壓電動機的控制柜前進行就地補償。
型號及含義:
補償容量：100kvar-1Mvar
電容支路數：2-8級，其中可根據需求在部分或全部支路設置調諧電抗器
舉例說明：KDCF6－1000/3J 表明設備是標準柜式安裝補償裝置，總補償量1000kvar，補償支路3路。
主要組成部件:
裝置一般由一臺控制柜和若干臺電容柜組成。
自動控制器：KWWB-400A或KWWB-400B型高壓無功補償控制器
電容器支路：高壓電容器、串聯電抗器、放電線圈
檢修隔離元件：高壓隔離開關，帶電子鎖，裝于控制柜內
投切執行機構：一般用高壓接觸器，在有些場合用真空開關或斷路器
保護性元件：避雷器、熔斷器
輔助器件：帶電顯示器、指示燈、繼電器等
柜體：一般采用優質冷軋鋼板
主要技術參數:
1）額定電壓等級，6、10KV；額定頻率，50HZ
2）額定容量，100-10000kvar，可分1-8組
3）電抗器參數選擇，抑制合閘涌流，電抗率為一般為1%；抑制5次以上諧波，電抗率為6%；抑制3次以上諧波，電抗率為12%
4）裝置能在1.1倍額定工作電壓下長期運行
5）裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行
6）每組電容器設有放電線圈，可在5秒內將剩余電壓降低到50V以下
7）主要電參數測量精度為0.5級，功率和電度測量精度為1級
8）補償投入反應時間：40ms
9）補償效果：功率因數達到0.9以上
功能特點:
1）無功自動補償，裝置根據九區圖原理自動跟蹤無功負荷的變化情況，投切電容器組，改善功率因數，提高電能質量。
2）諧波濾除功能，可以根據現場的諧波情況設計濾波支路，使諧波降低到允許的范圍內。
3）四遙和通信組網功能，裝置配置多個RS232或485接口，可通過MODBUS等通信協議和其它電力自動化裝置實現互聯，在變電站內可以直接和綜自系統互聯。
4）完善的電容器組保護功能，裝置具備過壓保護、欠壓保護、過壓回差、欠壓回差、欠流保護、過流保護、兩段電流保護、零序電流保護、不平衡電壓保護。
5）投切統計功能，可對電容器的投切次數，投切規律進行統計，以制定合適的投切策略。
工作條件:
工作溫度：-25～55℃
儲存運輸溫度：-40～85℃
相對濕度：5%～95%，無凝露
海拔高度：不高于1000m
地震強度：小于8級
污穢等級：IV級
安裝場所：除火災、爆炸、水淹、強化學腐蝕等場所外的地方
安裝方式:
大多在戶內安裝，控制柜和電容柜并排擺放，控制柜和電容柜之間一般通過母排并柜連接，一般通過控制柜的進線母排和負荷設備所在的母線連接。
在戶外安裝時，一般通過電纜溝內鋪設電纜方式實現柜體之間的互聯。
