鼎英《無功補償成套裝置》產品系列
KDCF0.4-T型低壓動態無功補償裝置
主要用途與適用范圍:
KDCF0.4-T型低壓動態無功補償裝置即晶閘管投切電容器（TSC-Thyristor Switched
Capacitor）型靜止無功補償（SVC）裝置，可斷續調節補償裝置的無功功率.裝置采用大功率可控硅組成的無觸點開關,對多級電容器組進行快速無過渡投切,克服了傳統無功功率補償器因采用機械觸點燒損,對電容沖擊大等缺點，對各種負荷均能起到良好的補償效果。 KDCF-T型動態無功補償裝置動態響應速度快 (小于20ms) ,節能降耗效果顯著,動態補償功率因數,具有降低損耗,穩定負載電壓,增加變壓器帶 載能力等功能,是無功功率補償領域的更新換代產品.
KCDF-T型動態無功補償裝置可廣泛應用于：
負荷功率因數偏低,線路電壓降大,需要進行無功功率補償的場合
應用于負載功率因數變化范圍大,變化速度快的場合
對電壓波動和動態補償有較高要求的用電場合
廣泛應用于電力、機械制造、汽車、冶金、造船、港運、鐵路、煤礦、化工、油田等行業.

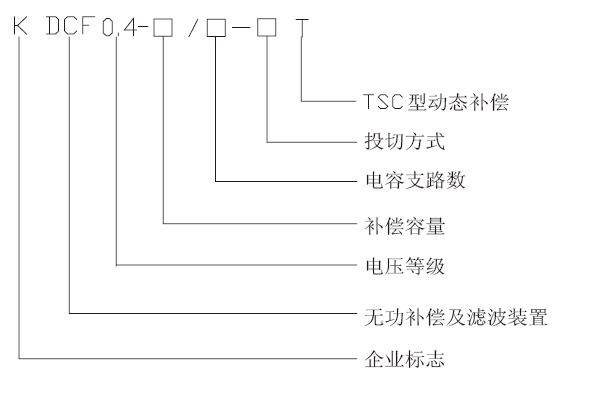

型號及含義型號及含義:
電壓等級：0.4kV 、0.69kV、1.20kV
投切方式：T：晶閘管開關
補償容量：50-600kvar
電容支路數：2-12級，其中可根據需求在部分或全部支路設置濾波電抗器
舉例說明：KDCF0.4－200/6－T 表明設備是標準柜式安裝補償裝置，總補償量200kvar，補償支路6路，采用晶閘管開關投切。
工作原理:
TSC系列可控硅動態無功補償裝置采用全智能控制,由智能控制器、雙向可控硅、放電電阻、電容
器、電抗器、保護元件組成。控制器實時跟蹤測量負荷的功率因數,無功電流,與預先設定的整定值進行
比較,動態控制投切不同組數的電容器,以保證功率因數始終滿足設定要求。整個測量執行過程在一個周
波內完成(時間<20ms),控制器確保可控硅過零觸發。確保投切電容無沖擊,無涌流,無過渡過程。既動態
快速跟蹤負荷變化,又克服了傳統 無功補償器對電容器所產生的危害和自身固有的缺陷。
主要組成部件:
柜體一般采用標準GGD柜型，若有要求亦可采用GCS、MNS柜型，用優質冷軋鋼板
自動控制器：一般KWPK型智能配電測控終端
開關：塑殼斷路器和微型斷路器
互感器：CT，一般安裝在負荷前進線母線上，采集系統負載電流
電容器：無特殊要求，用國產優質自愈式低壓電容器
主要技術參數:
1）額定電壓等級，0.4kV、0.69kV、1.2kV；額定頻率，50HZ
2）額定容量，50-600kvar，可分1-12組
3）裝置能在1.1倍額定工作電壓下長期運行
4）裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行
5）主要電參數測量精度為0.5級，功率和電度測量精度為1級
6）動態響應時間<20ms
7）補償效果：功率因數達到0.9以上
8）電抗器參數選擇，抑制合閘涌流，電抗率為0.1-1%；抑制5次以上諧波，電抗率為6%；抑制3次以
上諧波，電抗率為12%
功能特點:
1）可實現就地補償,也可集中補償；
2）實行三相或分相動態補償，分別適用于對稱負載,及不對稱負載或者沖擊性負載；也可實現等容
量或不等容量補償；
3）實時跟蹤，根據九區圖原理自動跟蹤無功負荷的變化情況動態補償無功功率，在20ms內完成采
集、計算及控制輸出，投切電容器組，實現無沖擊，無涌流，無過渡過程投切；
4）動態抑制諧波，運行安全可靠；
5）降低網損和變壓器損耗，增加變壓器帶載容量，抑制電壓閃變；
6）在外部故障或停電時自動推出，送電后自動恢復運行；
7）微機控制，智能優化投切方式，實現無人值守，并具有串行通訊功能，裝置配置多個RS232或485
接口，可通過MODBUS等通信協議和其它電力自動化裝置實現互聯，可通過手持無線抄表器或GPRS模塊實
現數據傳輸；
8）實現電流過零投切,最大限度延長電容器使用壽命；
9）對于大容量補償，可采取主、輔柜結構。
工作條件:
工作溫度：-25～55℃
儲存運輸溫度：-40～85℃
相對濕度：5%～95%，無凝露
海拔高度：不高于2000m
地震強度：<8級
污穢等級：IV級
安裝方式:
可戶內或戶外柱上安裝，尺寸結構分別參考KDCF-J和KDCF-Z型補償裝置。
