KCFM系列模塊式無功補償及濾波裝置
概述
傳統無功補償裝置由于結構單一，器件排放固定，縮小了空間利用率。單臺設備容量小，無法做到靈活、隨意增減容量。為此，我公司專門設計了KCFM型補償濾波模塊來配置無功補償及濾波裝置，采用模塊化的設計理念，將電容支路結構單元化，只需將模塊進行積木式的堆積安裝即可組裝為成套柜體，模塊與模塊間采用母線進行連接，結構緊湊，方便組裝與拆卸,組裝靈活，做到人性化設計，大大增加了整柜的容量配置。
KCFM系列模塊式濾波補償裝置具有體積小、單柜安裝容量大、可靠的穩定性、便于安裝等特點，成為無功補償裝置的首選產品。
KCFM系列模塊式濾波補償裝置可適用于三相平衡及不平衡負荷，可根據系統的諧波和負荷變化速度選擇投切單元的類型，達到無功補償及濾波的目的。

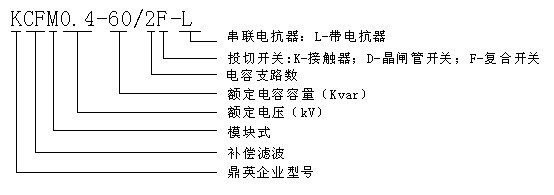

型號定義
原理及參數

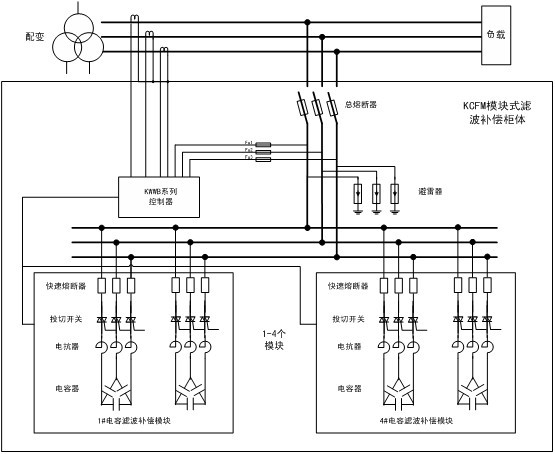

原理示意圖
系統組成
KCFM濾波補償模塊由（濾波）電容器、（濾波）電抗器、投切開關（接觸器、復合開關、晶閘管開關）、支架、熔斷器盒及熔芯、垂直母排、高溫電纜等組成。
主要技術指標
額定電壓：400V
額定頻率：50HZ
最大運行電壓：1.1Un
最大運行電流：≤1.4In
最高運行電壓：≤1.1Un
響應時間：晶閘管開關投切≤30ms, 高性能強力接觸器≥60s，智能復合開關≥30s
最大涌流：晶閘管開關投切≤1.5In
測量精度：電壓/電流0.5% 功率±1% 頻率0.1Hz
電壓電流測量范圍：
相電壓:AC 1V-300V
電流：0.1A-6A
控制回路：≤16，可擴展主輔柜
模塊損耗：＜2%
冷卻：強制冷卻
使用環境
溫度環境：-15℃~+55℃
相對濕度：≤90%
海拔高度：≤1000米
產品功能特點
模塊化設計
采用模塊化設計理念，便于成套安裝和容量擴展。改造增容時只需增加電容器模塊數量即可。可實現容量靈活配置，使用維護方便，便于非專業人士操作。
超小體積
模塊結構緊湊，用于成套安裝時，單柜安裝容量大。模塊還具有器件少、體積小、功耗小、結構簡潔等特點
低溫升
采用干式電容器和先進工藝的電抗器，有完善的溫度保護系統及通風系統，整個模塊發熱量小，增加了設備運行的安全性和可靠性。
過零快速投切技術
采用過零投切技術，避免了傳統接觸器投切時產生的涌流沖擊現象，大大延長了電容器的使用壽命。在無功負荷波動頻繁的情況時，進行快速補償，穩定系 統電壓、提高傳輸容量、降低損耗。
適應性強
模塊型裝置能配置接觸器、晶閘管開關、復合開關等多種投切開關對電容器進行控制，控制能力強，根據不同負載（照明、開關電源、電動機調速設備、整流器、電焊設備等）的特性和響應時間、補償或濾波需求可進行定制。
智能控制
可以精確實施三相及分相無功補償，響應速度快。由于濾波電抗器的接入，防止了系統的振蕩，同時根據有目的設計，吸收了大量的諧波分量，設備具備更多增強功能（如實時時鐘、投切記錄、通訊、開關保護等），其系列化的產品能夠完全滿足不同用戶在不同應用場合的使用要求。
設備可靠性
具有很高的可靠性能夠長期安全穩定運行。采用自愈式濾波補償電容器和濾波電抗器，電容器內置放電電阻，采用了干性技術、自愈技術、壓敏斷路器技術等先進工藝，具有壽命長，過載能力強的特點。
快速選型手冊
序號 三相補償容量Kvar 使用柜寬mm 高H 電抗率 選用型號
1 20 600、800、1000 325 6%、12% KCFM0.4-20/1-L
2 30 600、800、1000 325 6%、12% KCFM0.4-30/1-L
3 20×2 600、800、1000 325 6%、12% KCFM0.4-40/2-L
4 30×2 800、1000 325 6%、12% KCFM0.4-60/2-L
5 40 600、800、1000 325 6%、12% KCFM0.4-40/1-L
6 50 600、800、1000 325 6%、12% KCFM0.4-50/1-L
7 40×2 800、1000 325 6%、12% KCFM0.4-80/2-L
8 50×2 800、1000 325 6%、12% KCFM0.4-100/1-L
9 80 800、1000 325 6%、12% KCFM0.4-80/1-L
10 100 800、1000 325 6%、12% KCFM0.4-100/1-L
選型說明
每套模塊式裝置由一臺柜體、一臺控制單元和幾只濾波補償模塊組裝而成，濾波補償模塊可根據選型表選擇
在設計失諧補償裝置及無觸點式補償裝置時，要考慮散熱要求，并配備相應的散熱系統
在單臺模塊式裝置不能滿足現場無功需求時，可通過并柜方式解決。
若現場負荷含有的諧波超標時，可根據系統諧波含量選擇是否配備電抗器，即型號定義中的L。
標準型失諧濾波補償?shù)碾娍孤逝鋫淙缦拢?br>對于六脈整流、變頻器、軋機及中頻爐等特征諧波為5、7次的，為抑制電容器對諧波的放大，選擇電抗率4.5-6%的電抗器
對于電焊機、電石爐、電弧爐等特征諧波為3次的，應選擇電抗率為12-14%的電抗器
電抗率與諧振頻率對應關系
電抗器系數P% 對應諧振頻率（Hz） 建議電容器電壓（V）
5.5 214 480
6 204 480
7 189 480
12.5 141 525
14 134 525
柜體尺寸、進線方式可根據現場實際要求進行定制。
結構圖

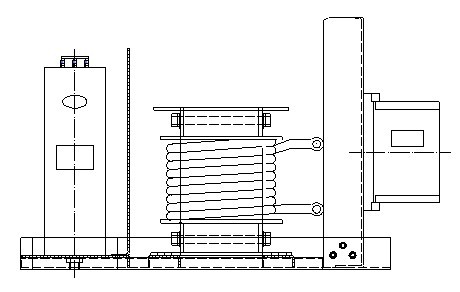

濾波補償模塊結構示意圖（側面）

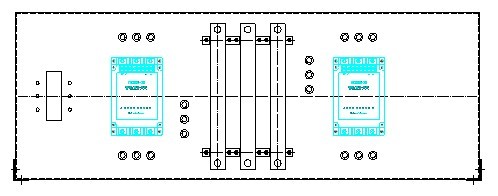

濾波補償模塊結構示意圖（正面）

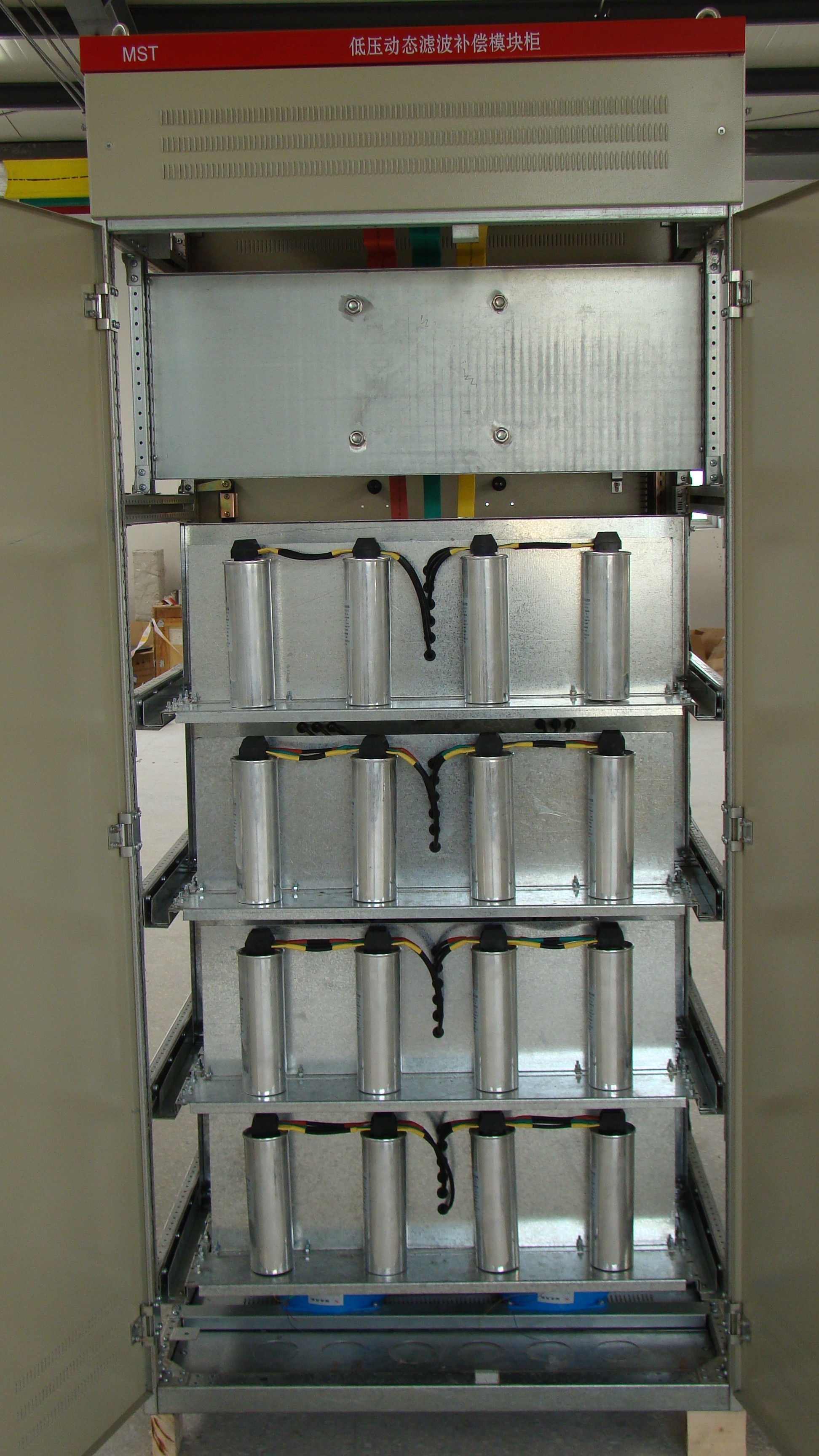

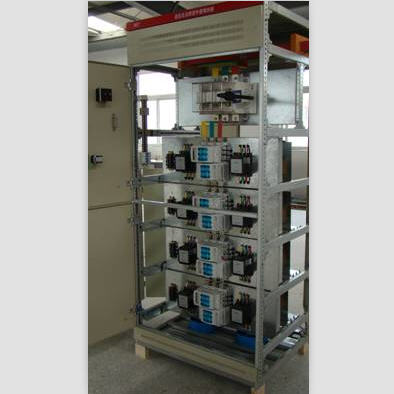

實物圖
