鼎英《無觸點開關》產品系列

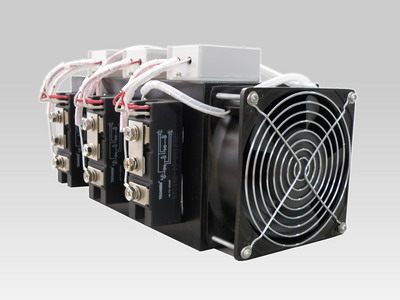

TSK 系列晶閘管開關模塊
1 、產品簡介:
TSK系列開關模塊是一種并聯電容器快速投切電子型功率器件，即TSC動態投切開關。該模塊采用反并聯高性能晶閘管模塊及自主設計的高性能控制電路。具有電壓過零時刻投入；電流過零時刻切除；光電隔離等特點，并引入了電壓瞬態抑制機制，保證了開關模塊工作時的安全與穩定。
該系列開關模塊集成了晶閘管、控制電路、散熱器、風扇、接線端子等，使用安裝方便。適用于380V（400V）交流系統的快速動態補償的電容投切，是低壓無功補償控制領域中的升級換代產品。

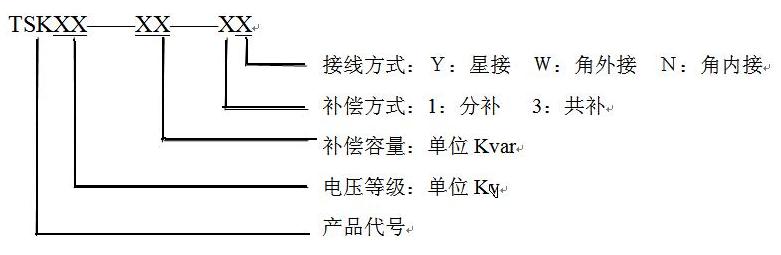

2 、型號說明:
3. 功能特點 :
高速投切，可在20ms內完成投切動作。
電壓過零時刻投入，電流過零時刻切除。
瞬態電壓抑制保護電路。
溫度保護機制
輸入信號與開關電壓光電隔離；
可直接與無功補償控制器配合使用；
抗干擾能力強，高EMC保護措施。
完全由固體器件完成觸點功能，高使用壽命，高可靠性。
4. 技術參數 :
4.1一次電路

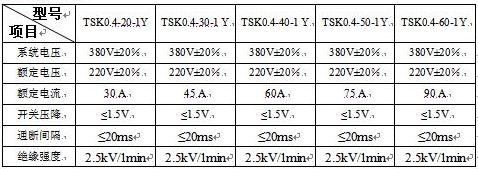

4.1.1星接開光

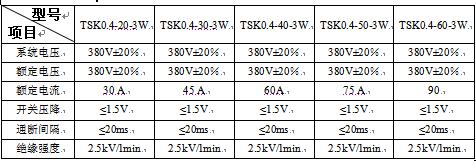

4.1.2角外接開關

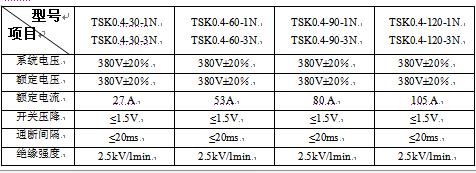

4.1.3角內接開關
注：型號中電容容量為三相補償總和，算單相電容需要除以3。
