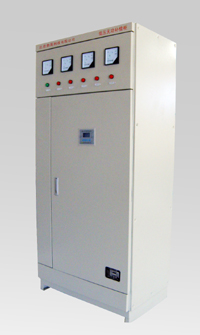

KDCF0.4-J型低壓無功補償及濾波裝置
主要用途及適用范圍:
KDCF0.4-J型低壓無功補償及濾波裝置可根據電壓和無功情況,自動投切電容器組,跟蹤負荷的變化情況進行無功補償,從而提高功率因數,改善供電質量,降低電能損耗。
大量應用于小區配電室、工礦企業的車間配電室、大型用電設備的控制柜前等場合。

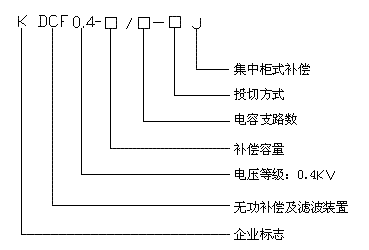

型號及含義:

投切方式:J:接觸器;T:晶閘管;F:復合開關
補償容量:50-600kvar
電容支路數:2-12級,其中可根據需求在部分或全部支路設置濾波電抗器
舉例說明:KDCF0.4-200/6-TJ 表明設備是標準柜式安裝補償裝置,總補償量200kvar,補償支路6路,采用晶閘管開關投切。
主要組成部件:
柜體一般采用標準GGD柜型,用優質冷軋鋼板
自動控制器:一般采用KWWB型低壓無功補償控制器或KWPK型智能配電測控終端
開關:塑殼斷路器和微型斷路器
互感器:CT,一般安裝在負荷前進線母線上
電容器:無特殊要求,用國產優質自愈式低壓電容器
電抗器:根據諧波情況選用不同電抗率的電抗器
投切執行機構:低壓接觸器、復合開關或晶閘管無觸電開關
保護性元件:避雷器、熔斷器
輔助元件: 指示燈、繼電器等
主要技術參數:
1)額定電壓等級,380V;額定頻率,50HZ
2)額定容量,50-600kvar,可分1-12組
3)裝置能在1.1倍額定工作電壓下長期運行
4)裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行
5)主要電參數測量精度為0.5級,功率和電度測量精度為1級
6)補償投入反應時間:40ms
7)補償效果:功率因數達到0.9以上
8)電抗器參數選擇,抑制合閘涌流,電抗率為0.1-1%;抑制5次以上諧波,電抗率為6%;抑制3次以上諧波,電抗率為12%
功能特點:
1)無功自動補償,裝置根據九區圖原理自動跟蹤無功負荷的變化情況,投切電容器組,改善功率因數,提高電能質量。
2)四遙和通信組網功能,裝置配置多個RS232或485接口,可通過MODBUS等通信協議和其它電力自動化裝置實現互聯,可通過手持無線抄表器或GPRS模塊實現數據傳輸。
3)完善的電容器組保護功能,裝置具備過壓保護、欠壓保護、過壓回差、欠壓回差、欠流保護、過流保護、兩段電流保護、零序電流保護、不平衡電壓保護。
4)投切統計功能,可對電容器的投切次數,投切規律進行統計,以制定合適的投切策略。
工作條件:
工作溫度:-25~55℃
儲存運輸溫度:-40~85℃
相對濕度:5%~95%,無凝露
海拔高度:不高于1000m
地震強度:小于8級
污穢等級:IV級
安裝方式:
大多在戶內配電室或車間內安裝,和別的功能柜并柜時一般通過母排連接。
