KYN28系列鎧裝移開式交流金屬封閉開關設
概述
KYN28A-12系列鎧裝移開式金屬封閉開關設備是鼎英在吸收國內外先進制造技術的基礎上自行設計開發的新型產品。
產品的外殼完全由覆鋁鋅鋼板近CNC機床加工多重折彎成型后用螺栓組裝而成，具有很高的機械強度，有效地保證了產品的整齊和美觀，柜門采用噴塑涂覆，具有較強的抗沖擊和耐腐蝕能力。產品外殼具有IP4X級的防護等級。裝置的裸導體空氣絕緣距離均能保證大于125mm，復合絕緣大于60mm。其斷路器均能具有長壽命、高參數、少維護、體積小的獨特優點。
KYN28A-12鎧裝中置式金屬封閉開關設備適用于三相交流50HZ電網，作為接受和分配電能，并對電路實行控制、監測和保護之用。可用于單母線、單母線分段系統或雙母線系統。開關設備符合IEC298《額定電壓1KV以上52KV以下交流金屬封閉開關設備和控制設備》、
GB3906-2006《3.6-40.5KV交流金屬封閉開關設備》。本產品全面形式試驗合格。
正常使用條件
1、環境溫度：-10℃~+40℃；
2、空氣相對濕度：日平均值不大于95%；
月平均值不大于90%；
3、地震烈度：不超過8度；
4、無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場合；
5、當使用條件超出上述范圍時，應由用戶與我公司協商確定允許范圍內及技術措施。

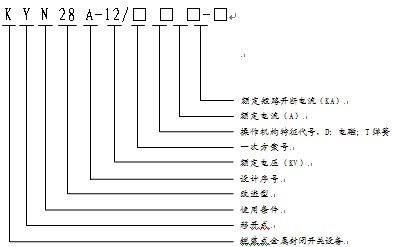

型號定義
主要技術參數
開關柜結構特點
開關設備按GB3906-91中的鎧裝金屬封閉開關設備而設計。開關柜由固定的柜體和可抽出部件（簡稱手車）兩大部分組成，柜體的外殼和各功能單元的隔板均采用螺栓聯接。開關柜外殼防護等級是IP4X，斷路器室門打開時的防護等級為IP2X。開關柜可配用真空斷路器手車，也可配用固定式負荷開關。具有架空進（出）線、電纜出線及其他功能方案。開關柜可安裝成雙重柜排列，即安裝成背靠背或面對面雙排排列。
外殼及隔板
開關柜的外殼和隔板是由覆鋁鋅鋼板經機床加工，并采取多重折邊工藝，使整個柜體不僅具有精度高，很強的抗腐蝕與抗氧化作用，而且由于采用多重折邊工藝使柜體比其他同類設備柜體整體重量輕、機械強度高。柜體采用組裝式結構，用拉鉚螺母和高強度的螺栓聯接而成，這樣使加工生產周期短、零部件通用性強、占地面積少，便于組織生產。開關柜被隔板隔成手車室、母線室、電纜室、繼電器儀表室（低壓室），每一隔室外殼均獨立接地。開關柜的們采用噴塑工藝，使其表面抗沖擊、耐腐蝕，保證了外觀的美觀。
手車
手車骨架采用鋼板經過機床加工后鉚接而成。手車與柜體絕緣配合，機械連鎖，安全可靠靈活。根據用途，手車可分為斷路器手車、電壓互感器手車、計量手車等等。各類手車高度與深度統一，相同規格的手車能夠互換。手車在柜內有隔離/試驗位置和工作位置，每一位置均設有定位裝置，以保證連鎖可靠，必須按連鎖防誤操作程序進行，各種手車均采用螺母、絲桿搖動推進、退出，其操作輕便、靈活，適合于值班人員操作、手車當需要移開柜體時，用一只專用運轉車，就可以方便抽出，進行各種檢查，維護；而且采用中置式，整個手車體積小，檢查，維護極其方便。
開關柜內的隔室
開關設備主要電氣元件都有其獨立的隔室，即:斷路器手車室、母線室、電纜室、繼電器儀表室。各隔室間防護等級都達到IP2X；除繼電器室外，其他三隔室都分別有其泄壓通道。由于采用了中置式形式，電纜室位置大大增加，因此設備可接多路電纜。
1、 斷路器隔室
在斷路器室安裝了公斷路器手車滑行的導軌。手車能在工作位置、試驗/隔離位置之間移動。活動簾板由金屬板制成，安裝在手車室的后壁上。手車從隔離/試驗位置移動至工作位置工程中，裝在母線小室和電纜室內的靜觸頭盒上的靜觸頭前的活動簾板自動打開，反方向移動手車，活動簾板自動閉合，把靜觸頭盒封閉起來，從而保障了操作人員不觸及帶電體。手車在開關柜的門關閉的情況下被操作，通過觀察窗可以看到手車在柜內所處的位置，同時也能看到手車上的ON（用以使斷路器合閘）/OFF（用以使斷路器分閘）按鈕和ON/OFF機械位置指示器以及儲能/釋能狀態指示器。
2、 可抽出式斷路器手車
車架是由鋼板拼成的，手車上裝有真空斷路器和其他輔助設備。帶有彈簧觸子系統的一次動觸頭由臂桿裝在斷路器的出線端子上，斷路器的操動機構的控制按鈕和分合閘位置指示等均設在手車面板上，以方便操作。手車進入開關柜內到達隔離/試驗位置時，手車外殼與開關柜接地系統可靠接通，儀表保護和控制線路也通過二次插頭與開關柜聯通。手車移至工作位置時，接通除斷路器外的一次回路。
3、 母線隔室
母線從一個開關柜引至另一個開關柜，通過分支母線和靜觸頭盒固定。主母線與聯絡母線為矩形截面的圓角銅排。由于大電流負荷時需要用兩根矩形母線。全部母線用熱縮套管覆蓋。扁平的分支線通過螺栓接線與靜觸頭盒和主母線相連接。母線穿越開關柜擱板處用絕緣套管支撐，如果柜內出現內部故障電弧，能防止母線貫穿融化，保證事故不至蔓延到臨柜，并避免主母因點動力的作用而變形。
4、 電纜隔室
電纜隔室的后壁可安裝電流互感器，電壓互感器，接地開關，電纜室內也能安裝避雷器。手車和水平隔板移開后，施工人員就能從正面進入開關柜安裝電纜，在電纜室內設有特定的電纜連接導體，可并接1-6根單芯電纜，同時在其下部還配制可拆卸的金屬封板，以確保現場施工的方便。
5、 儀表隔室
儀表隔室內可裝繼電保護元件、儀表、帶電監察指示器以及特殊要求的二次設備。控制線路敷設在足夠的空間線槽內，并有金屬蓋板，左側線槽是為控制小母線的引進和引出預留的，開關柜自身內部的二次線敷設在右側。儀表隔室的側板上還留有小母線穿孔位以便施工。
