鼎英《無功補償成套裝置》產品系列
KDCF10-L高壓濾波裝置
主要用途與適用范圍
隨著工業自動化水平的提高，各行各業中大量使用的整流器、變頻器、電弧爐及其它非線性電氣設備產生了大量的高次諧波，高次諧波注入電網，諧波電流往往超過國家相關標準的允許數值，使電網電壓、電流波形畸變，嚴重影響電網的電能質量。
KCDF-L型高壓濾波裝置是治理供電系統中諧波的最佳裝置。該裝置以治理諧波為主，兼顧無功功率補償，可廣泛應用于冶金、石化、礦山、建材、給排水等諧波污染嚴重的場所。
KCDF-L型高壓濾波裝置是由濾波電容器串聯濾波電抗器組成，在基波頻率時產生容性無功功率，補償系統的感性無功，改善系統的功率因數。在諧波頻率下電容器與電抗器產生串聯諧振，對諧波電流形成低阻抗的通路，使諧波電流大部分流入諧波濾波裝置。
KCDF-L型高壓濾波裝置主要包括單調諧波回路和高通濾波回路，安裝于6kV,10kV,35kV母線側，能夠將諧波完全或大部分吸收，以維護良好的用電環境，保障電氣設備的安全運行。同時還可以提高電網的功率因數，收到良好的經濟效益。
工作條件
工作溫度：-25～55℃
儲存運輸溫度：-40～85℃
相對濕度：5%～95%，無凝露
海拔高度：不高于1000m
地震強度：<8級
污穢等級：IV級
安裝場所：除火災、爆炸、水淹、強化學腐蝕等場所外的地方

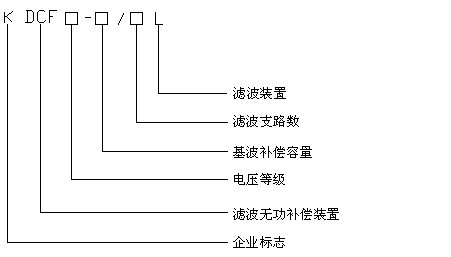

型號及定義
補償容量：100kvar-10Mvar
濾波支路數：1-4級，每級對應相應的諧波濾波支路，如5、7、9、11
舉例說明：KDCF6－1000/3J 表明設備是標準柜式濾波裝置，電壓等級6kV，總基波補償量1000kvar，3個濾波支路。
主要組成部件

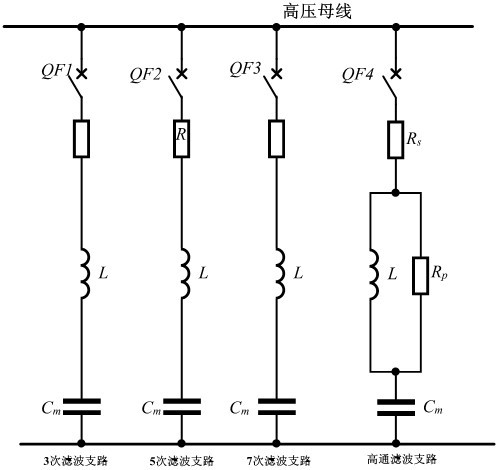

本裝置是由濾波專用電容器、濾波電抗器和無感電阻組成的濾波回路，該回路與諧波源并聯。它分別向諧波提供了一個電網以外的低阻抗通道，使這些諧波電流大部分流入濾波器，從而電網的畸變可以減少到一個要求水平。對于基頻率來說，濾波器如同電容器向電網提供無功功率來提高功率因數，達到最佳效果。
根據現場情況可以采用單調諧、雙調諧和高通濾波器等組成一個濾波系統，對網絡中含有率較大的諧波（如5次、7次、11次等）進行濾除，該裝置不但設計合理，運行可靠，而且保護系統齊全，確保成套裝置的穩定運行。
裝置一般由一臺控制柜和若干臺濾波柜組成，柜體可采取GGD、KYN28等標準柜體。
自動控制器：KWWB-400A或KWWB-400B型高壓無功補償控制器
濾波支路：高壓濾波電容器、濾波電抗器、無感電阻、放電線圈
檢修隔離元件：高壓隔離開關，帶電子鎖，裝于控制柜內
投切執行機構：一般用高壓接觸器，在有些場合用真空開關或斷路器
保護性元件：避雷器、熔斷器
輔助器件：帶電顯示器、指示燈、繼電器等
柜體：一般采用標準GGD或KYN28機柜，用優質冷軋鋼板
功能特點
1） 濾波器組成調諧式串聯濾波電路或二階高通濾波電路，向諧波提供了一個電網以外的低阻抗通道，使這些諧波電流大部分流入濾波器。
2） 采用濾波專用電容器及電抗器。
3） 濾波支路同時提供工頻無功補償功率。
4） 采用先投后切的投切濾波器原則，防止諧波放大，避免電網諧振，改善電網電壓質量。
5） 強大的系統設計能力，使用國內先進的仿真系統進行系統仿真，通過精確的仿真模型，準確地確定最佳設計方案為用戶解決一切諧波困擾。
6） 采用微機保護系統，安全可靠，裝置具備過壓保護、欠壓保護、欠流保護、過流保護、零序電流保護、多達四路的電容支路不平衡電壓保護
7） 人工和自動兩種控制方式，操作方便可靠，智能化程度高。
8） 四遙和通信組網功能，裝置配置多個RS232或485接口，可通過MODBUS等通信協議和其它電力自動化裝置實現互聯，在變電站內可以直接和綜自系統互聯。
主要技術參數
1）額定電壓等級，6、10、35KV；額定頻率，50HZ
2）最高工作電壓：7.2、12、42kV；
3）最高絕緣水平：23、30、85kV；
4）額定容量，100-20000kvar，可分1-4組；
5）濾波效果：電壓諧波總畸變率<4%,電流諧波濾除率>70%，符合《GB/T14549-1993 電能質量 公用電網諧波》標準；補償效果：功率因數達到0.9以上
5）裝置能在1.1倍額定工作電壓下長期運行
6）裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行
7）每組電容器設有放電線圈，可在30秒內將剩余電壓降低到50V以下
8）主要電參數測量精度為0.5級，功率和電度測量精度為1級
9）電容投切壽命：10萬次
規格與尺寸
序號 超標諧波 型號及規格 支路數 額定電壓（kV） 電容器組額定電壓（kV） 電抗率（X%） 尺寸（寬*深*高）
1 5次 5次單調諧濾波 1 6/10 7.2/12 4.15
2 7次 7次單調諧濾波 1 6/10 7.2/12 2.123 11次 11次單調諧濾波 1 6/10 7.2/12 0.864 5次+7次 5次單調諧+7次高通濾波 2 6/10 7.2/12
5 11次+13次 11次單調諧+13次高通濾波 2 6/10 7.2/12
6 5次+7次+11次 5次單調諧+7次單調諧+11次高通濾波 3 6/10 7.2/12
7 5次+7次+11次+13次 5次單調諧+7次單調諧+11次單調諧+13次高通濾波 4 6/10 7.2/12
1、 以上所列為典型的六脈或十二脈整流情況下的諧波情況，可涵蓋大部分的系統運行狀態，若有不同，可根據現場情況進行定制。
2、 每組的電容容量需根據諧波電流的大小及基波需補償的無功進行仿真后計算得出。
3、 濾波支路的設計以現場測量的諧波數據位依據。
4、 若需配備隔離開關，則需增加進線控制柜一臺，尺寸為800*1200（1400）*2600。
5、 若單組容量大于1000kvar，一般推薦使用真空斷路器進行投切。
6、 訂貨時，客戶需提供諧波系統含量、系統負載性質及容量。
產品執行標準
GB311.1~311.6 高電壓試驗技術
G/T 12325-2003 電能質量 供電電壓允許偏差
GB 12326-2000 電能質量 電壓波動和閃變
GB/T14549-1993 電能質量 公用電網諧波
GB/T 15543-1995 電能質量 三相電壓允許不平衡度
GB3983.2~89 高壓并聯電容器
GB50060~92 3~110KV高壓配電裝置設計規范
GB50227~95 并聯電容器裝置設計規范
DL462~92 高壓并聯電容器用串聯電抗器訂貨技術條件
DL/T604~1996 高壓并聯電容器裝置訂貨技術條件
安裝方式
大多在戶內安裝，控制柜和電容柜并排擺放，控制柜和電容柜之間一般通過母排并柜連接，控制柜的進線電纜或母排和負荷設備所在的母線連接。
35kV濾波裝置一般采用框架式結構。
