鼎英《電抗器》產品系列

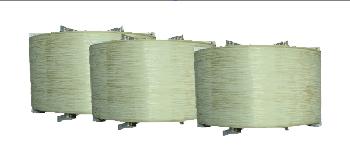

干式空心限流電抗器
用途及型號說明:
適用于6~35KV輸變電系統中，用于限制合閘涌流和操作過電壓，限制短路電流，維持母線殘壓，提高供電質量，保護用電設備等。
定貨基本數據:
1）系統額定電壓
2）電抗器額定電流
3）額定電抗率
4）額定頻率
5）動熱穩定電流及持續時間
6）安裝方式（平放或疊裝）
7）使用環境（戶內或戶外）
8）三相進出線端子夾角
9）電抗器外表顏色如有其它特殊要求請注明
工作條件:
1、最大工作電流：1.35倍額定電流下連續工作；
2、動熱穩定性：電抗器應能承受額定電抗率倒數倍額定電流的最大短時電流作用，而不產生任何熱的和機械的損傷；
3、在工頻額定電流下電抗器的允許偏差為0~＋10%；
4、電抗器每相電抗值不超過三相平均值的±2%；
電抗器安裝方式:
小容量電抗器可采用三相垂直疊裝（簡稱三疊）或兩相疊裝一相單裝（簡稱兩疊一單），對于容量較大的電抗器，則采用品字形或一字形排列安裝。
