鐵芯啟動電抗器
用途及型號說明:
大型交流異步電動機在額定電壓下啟動時，初始電流很大，往往超過額定電流的很多倍，為了降低啟動電流，通常采用降低電壓的方法來啟動交流異步電動機，常用的降壓方式是采用啟動電抗器，使用起動電抗器和電動機串聯，增加電機起動回路的等效阻抗，從而減小起動電流，減小對電網的影響。
一般來說，電動機的起動時間很短，大約在幾秒鐘至一分鐘之內，起動后就將起動電抗器切除，起動電抗器允許連續運行不超過2分鐘，冷卻6小時以上才可以再次運行，如需要頻繁起動，需在定貨時特別說明。

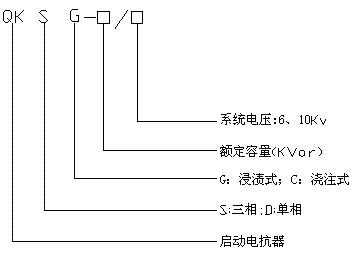

QKSG 型干式鐵芯串聯電抗器型號說明如下:
主要性能:
帶輔助抽頭為85%額定電抗值，若啟動時間為2分鐘，啟動電流應不超過額定值，若啟動時間為1分鐘，啟動電流為額定值的1.2倍，輔助抽頭的1.15倍，若啟動時間為3分鐘，則啟動電流要降為額定值的0.9倍；選型時應根據電機功率計算出額定電感，查對應的電抗器規格。
定貨基本數據:
1）額定容量
2）額定電壓
3）額定電流
4）起動電流倍數
5）降壓起動百分比
6）起動時間
7）根據串聯電抗器的應用所要求的其它性能數據應在合同中注明
工作條件:
戶內裝置或戶外安裝
安裝地點：海波高度不超過1000M.
環境溫度：戶內-5℃— +40℃，戶外-25℃— +40℃。
大氣中無侵蝕性和爆炸性介質相對濕度（20℃）≤85%。
結構:
QKSC系列起動電抗器主要由鐵芯和線圈組成。鐵芯包括磁軛、芯柱和墊塊等部件，構成三相磁路。在芯柱之間有數塊由非磁性材料構成的墊塊，防止磁路飽和現象出現。在每相鐵芯柱外套有線圈組，各線圈與鐵芯之間均有絕緣筒。鐵芯和線圈均以空氣冷卻。
